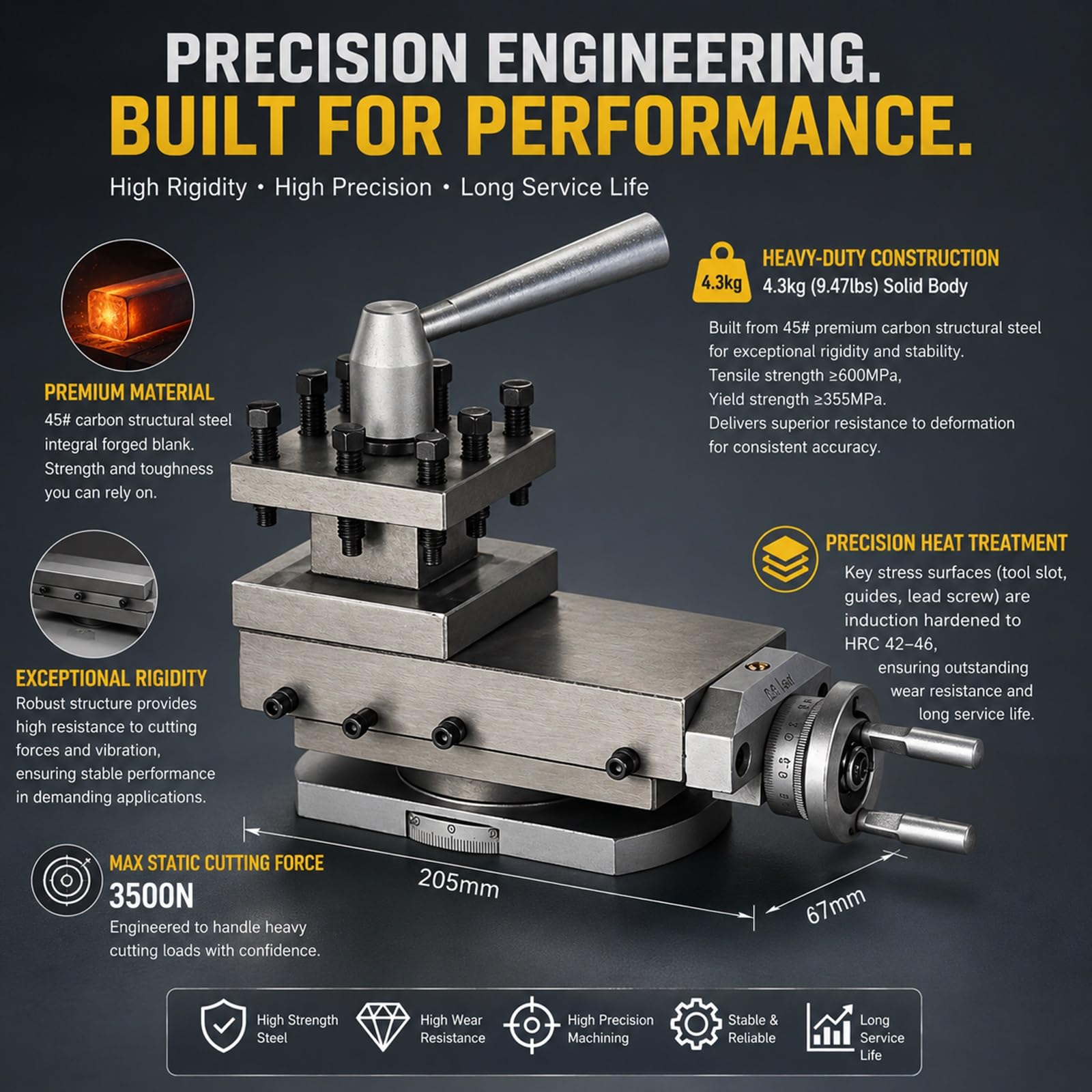

Podpórka narzędziowa do liny, średnica obrotowa 180-320 mm, wysokość środka 63 mm, długość skoku 67 mm, wysokość skoku 22 mm, do obróbki ropy JY250 Części aluminiowe ze stali nierdzewnej

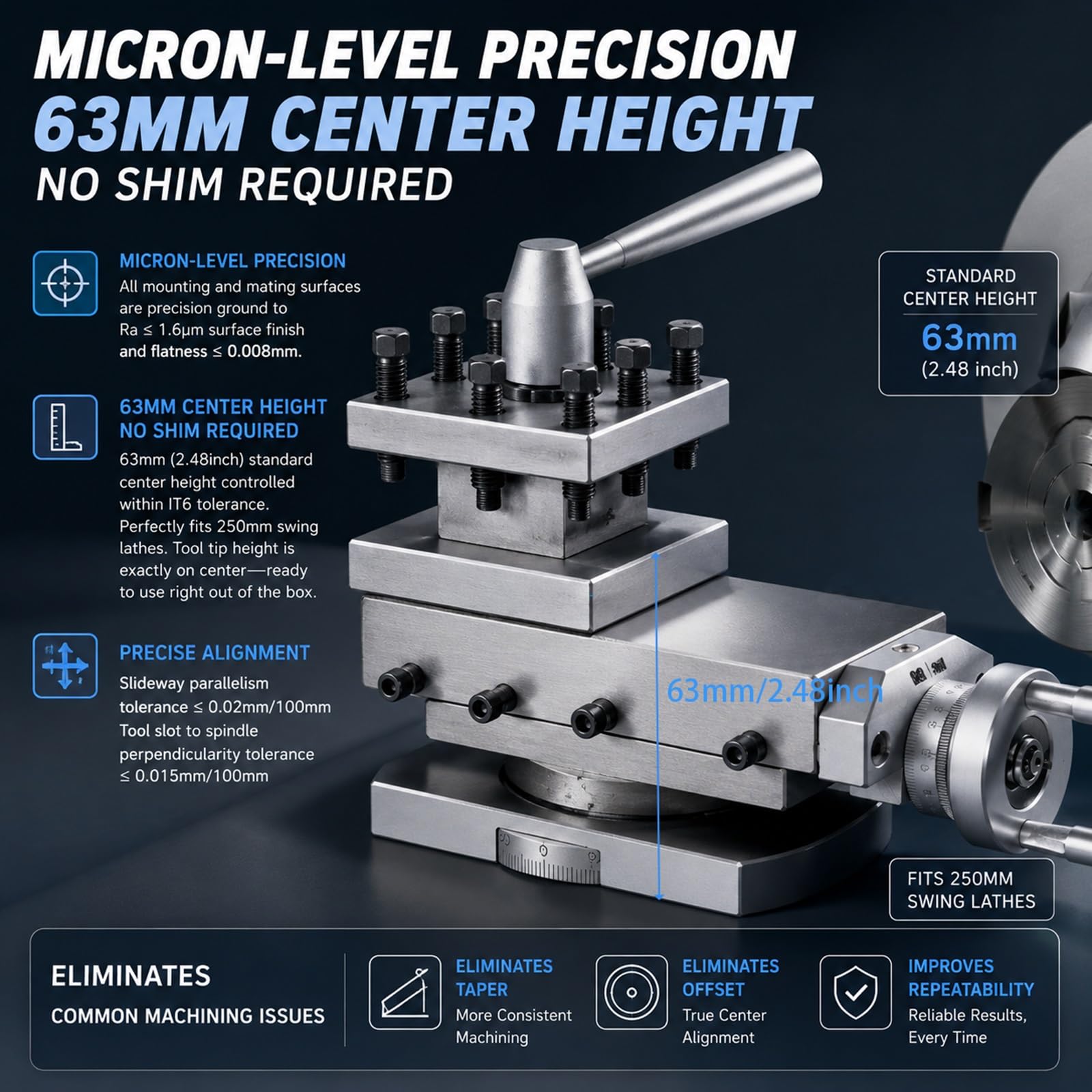

- Dokładna wysokość środka 63 mm, tolerancja IT6: wszystkie powierzchnie montażowe i przejściowe są precyzyjnie szlifowane, chropowatość powierzchni Ra≤ 1,6 μm, płaskość ≤0,008 mm. Standardowa wysokość środka 63 mm z tolerancją IT6, idealnie pasuje do ławek o średnicy 250 mm, zapewnia idealną współosiowość między końcówką narzędzia a wrzecionem. Równoległość przegubowa ≤0,02 mm/100 mm, prawa do drewna owiec ≤0,015 mm/100 mm, eliminuje zginanie narzędzi i błędy stożka.
- 4-stacyjna kwadratowa wieża do żłobienia, bruzda o wysokości 22 mm - równomiernie rozłożona 4-stacyjna kwadratowa wieża do żłobienia, bruzda o wysokości 22 mm, może pomieścić maksymalnie 16 × 16 mm kwadratowy lub okrągły trzonek Ø 20 mm, spełnia większość potrzeb w przypadku mini ławek. Każda stacja jest wyposażona w niezależne śruby o wysokiej wytrzymałości klasy 8.8, nie rozluźnia się ani nie przesuwa podczas obróbki, szczególnie nadaje się do ciężkiej obróbki stali nierdzewnej i stopowej.

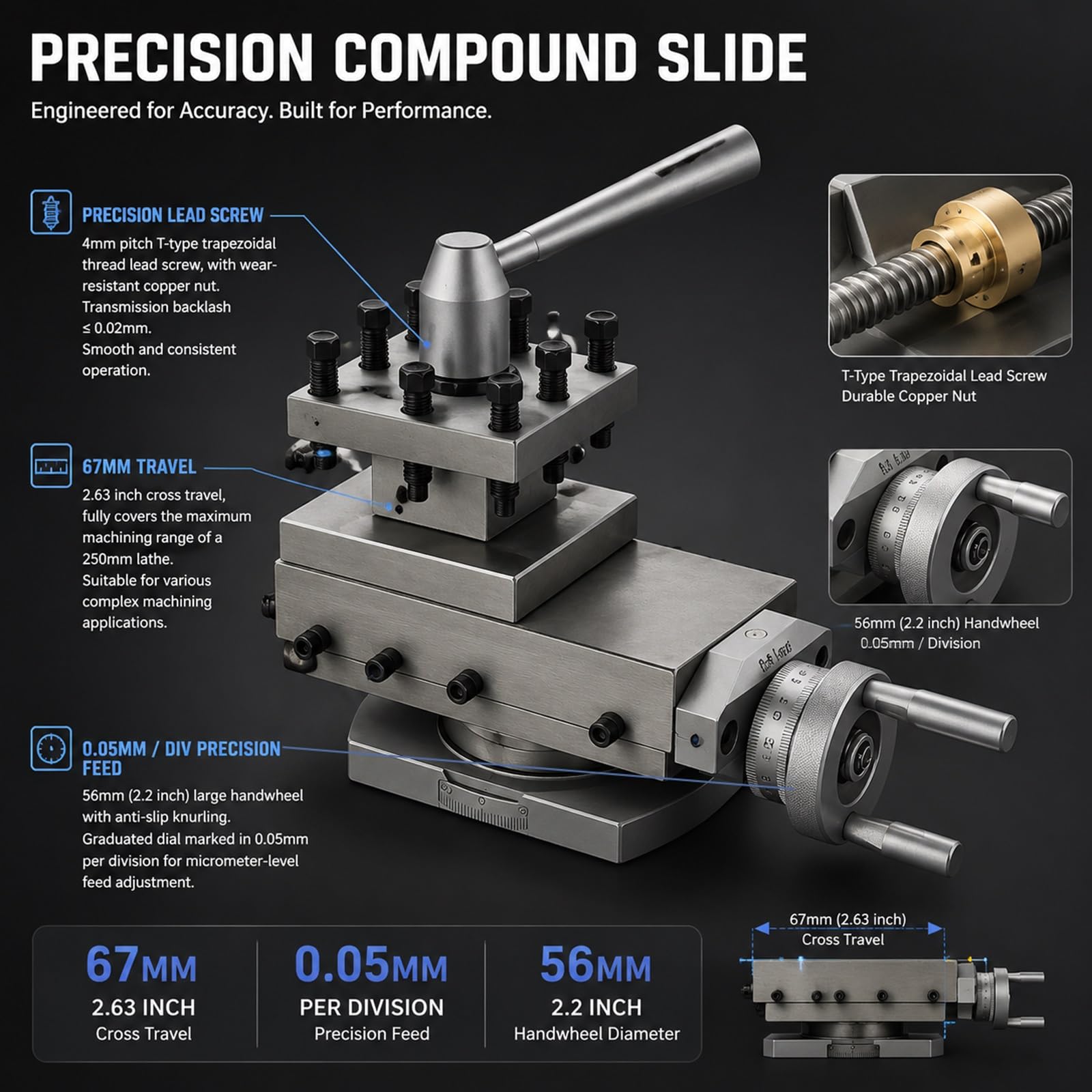

- Precyzyjny napęd śrubowy, 67 mm pełny skok: wyposażony w śrubę trapezową Tr16 × 4, skok 4 mm, w połączeniu z wytrzymałą miedzianą nakrętką, luz przekładni ≤0,02 mm, równomierne podawanie bez wibracji. Antypoślizgowe koło ręczne o długości 56 mm ze skalą 0,05 mm na myślnik, umożliwia dokładną regulację podawania w mikronów. Poprzeczki 67 mm w pełni pokrywają maksymalny obszar obróbki ławek linowych o grubości 250 mm.

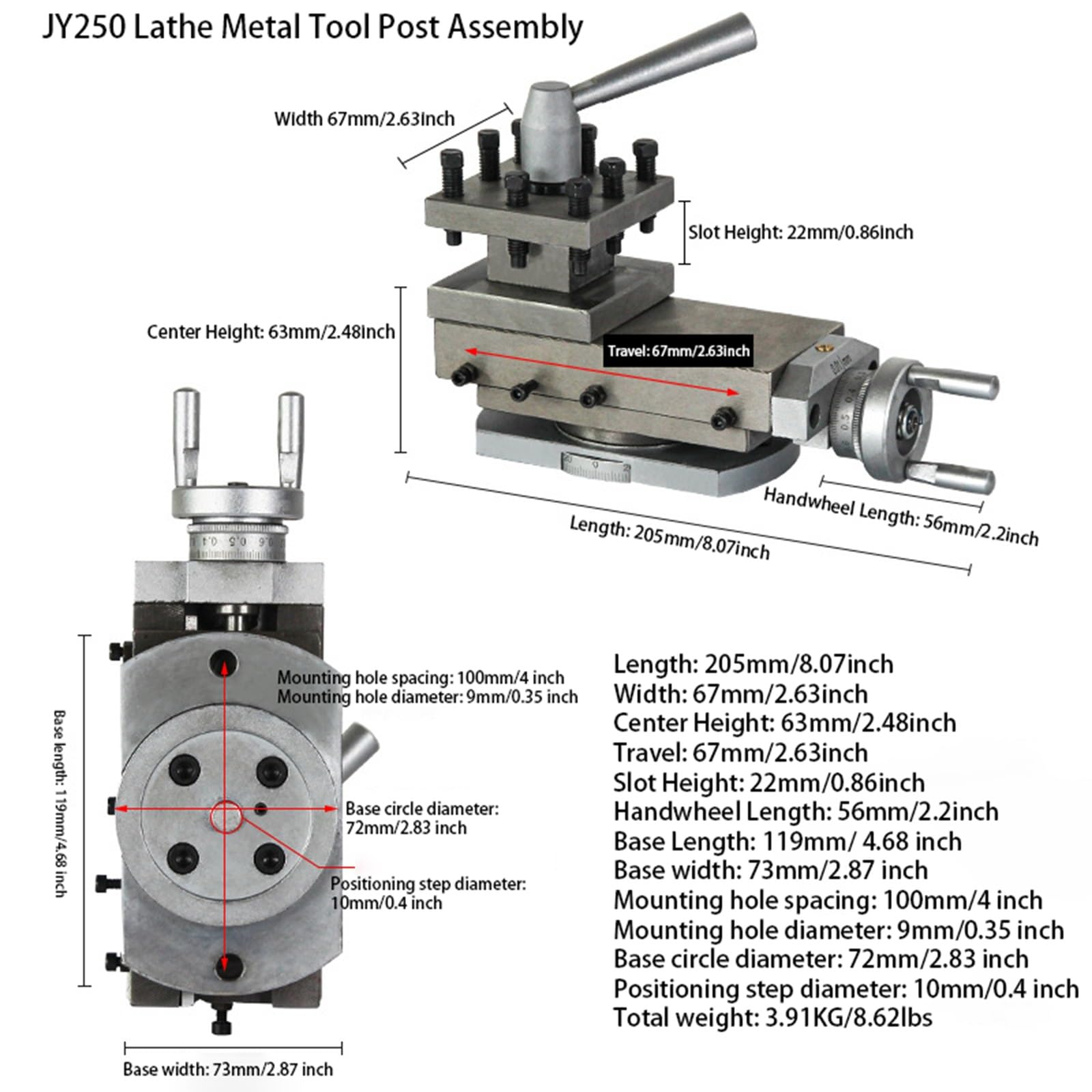

- Obrotowa podstawa indeksowa o 360°, standardowy montaż 100 mm - podstawa o średnicy 72 mm z nieograniczonym obrotem 360°, skala 1° na myślnik z dokładnością kątową ±5 °, solidne urządzenie blokujące dla dokładności powtórzeń ≤0,01 mm. Rozstaw otworów 100 mm, otwory montażowe φ9 mm, stopnie centrowania φ10 mm są zgodne z uniwersalnymi standardami dla mini ławek linowych, bezpośrednia wymiana bez modyfikacji.
- Uniwersalna kompatybilność mini ławek. Zaprojektowane specjalnie do JY serii JY250, JY250V, JY250VF, JY250VL, dodatkowo kompatybilne z 0618, WM180V, WM210V, CJM250, CJM320, C3/SC3, 7×12, 7×14, G0704. , JLP-1 2. Nadaje się do ławek stołowych o średnicy obrotowej 180-320 mm, obróbki stali, stali nierdzewnej, żeliwa, aluminium, miedzi, technicznych tworzyw sztucznych, stopu tytanu i stali formowanej.
